پوسته (1*1) / رانر سرد / قالب دو صفحه ای شماره 19014-B

پوسته شفاف (1*1)

شماره 19014-ب

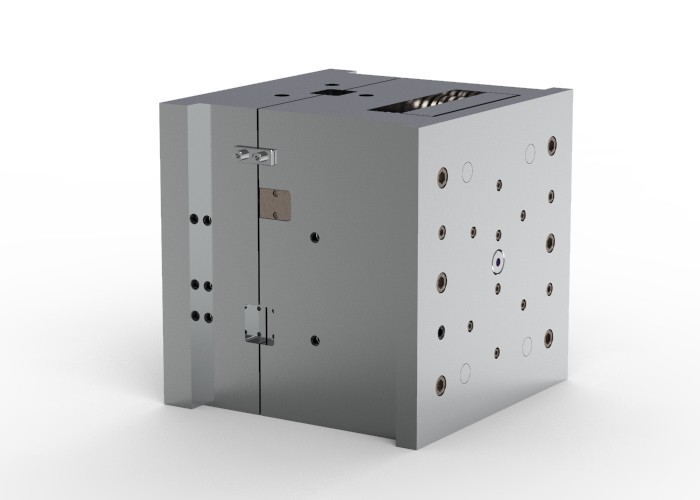

این قالب بر روی پایه قالب استاندارد GCI3540.90120100 ساخته شده و از استاندارد قالب LKM پیروی می کند.

طول آن 400 میلی متر، عرض 400 میلی متر و ارتفاع 386 میلی متر است.علاوه بر این، ویژگی های قالب

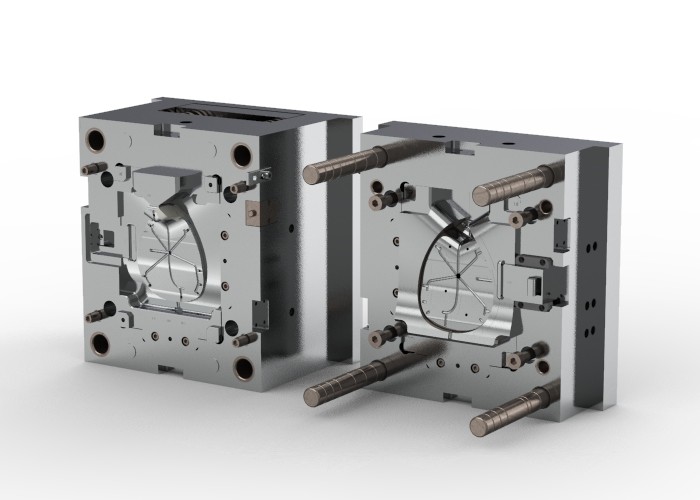

1 سرسره و 8 بالابر.طراحی قالب امکان تولید قطعات باکیفیت با

دقت و دقت

ساختار قوی قالب و رعایت استانداردهای صنعتی آن را برای طیف وسیعی ایده آل می کند

پیکربندی 1 اسلاید و 8 بالابر به دستیابی به اشکال پیچیده قطعات کمک می کند.

توابع، بهبود بهره وری تولید.

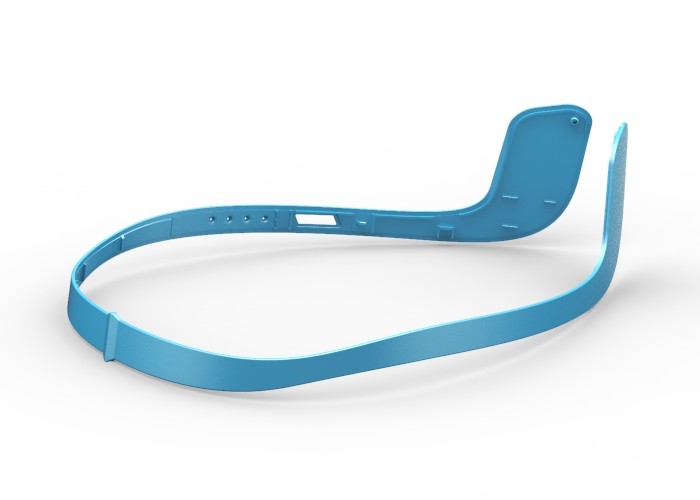

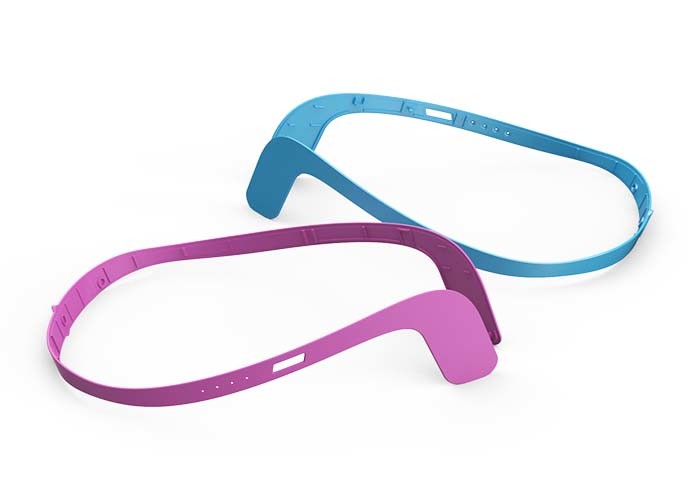

وزن خالص قالب 390 کیلوگرم است.تناژ IMM 180T است.مواد قطعه PC است.اندازه قطعه است

130.92 x 165.60 x 62.06 میلی متر و وزن خالص قطعه حدود 10 گرم است

این قالب توسط Chitwing (طراحی و تولید) ساخته شده است.

با توجه به نیاز مقرون به صرفه و تقاضا برای توسعه انبوه با هزینه کم،

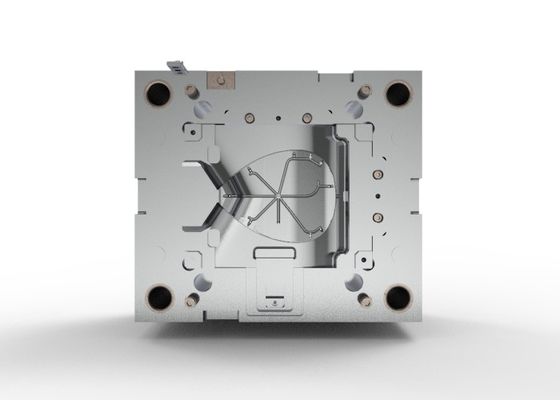

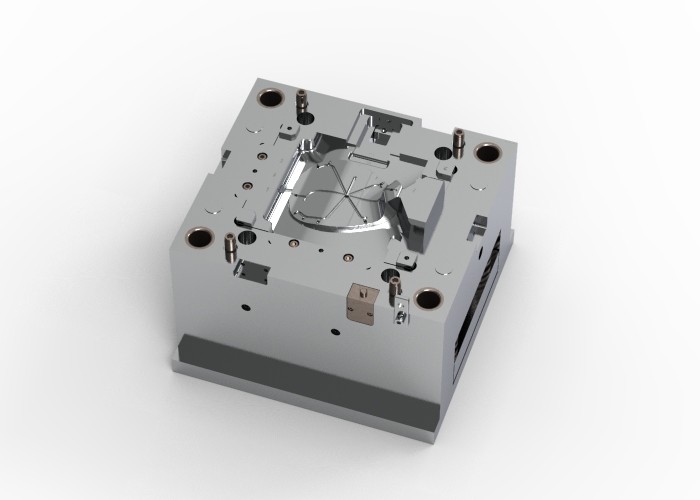

قالب با ساختار دو صفحه ای، دروازه جانبی (درب نقطه پین ​​به دروازه جانبی تبدیل می شود) طراحی شده است.

یک آینه سطحی EDM با VDI 10#، و حفره و هسته را سخت می کند، به طوری که قالب

سطح صاف تر، سختی بالاتر و عملکرد ضد سایش بهتر، عمر ابزار تا

500K شات، زمان چرخه کوتاه و به حداقل رساندن راب سرد برای رفع نیازهای تولید انبوه

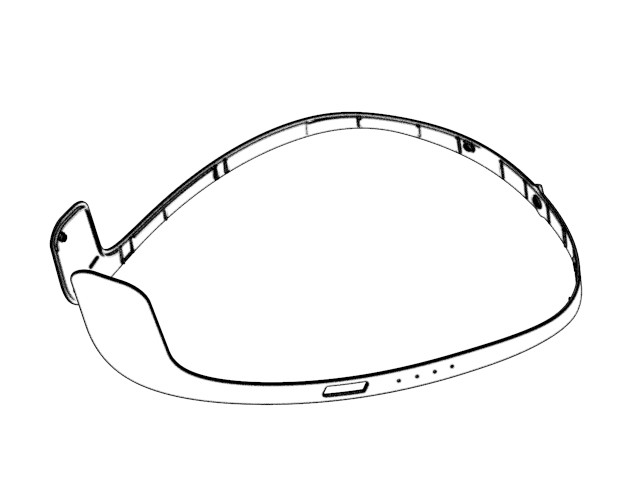

نمودار نمایش
