OEM / ODM: قالب بندی تزریقی دقیق و ابزار شفاف PN-1822 (1*2) No.21073-B

محل منبع چین
نام تجاری Chitwing
گواهی ISO 9001:2015
شماره مدل ابزار CWM21073 PN-1822 -B
مقدار حداقل تعداد سفارش 1 مجموعه
قیمت Negotiable
جزئیات بسته بندی قالب با جعبه چوبی بسته بندی شده و روی پالت چوبی قرار می گیرد.
زمان تحویل 30 روز)
شرایط پرداخت L/C، T/T
قابلیت ارائه 200 مجموعه در ماه

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
اندازه 250.000 X 250.000 X 266.000 تناژ IMM 100 تن
وزن قالب 99 کیلوگرم پایه قالب پایه قالب استاندارد CI2025.507070
استاندارد LKM اسلاید 1
نوع قالب دو صفحه ای نرم افزار طراحی 3D:UG 4.0، 2D:CAD
زندگی قالب ≥500000 شات
برجسته

قالب دو صفحه ای ابزار شفاف

,

قالب گیری تزریقی دقیق ابزار شفاف

پیام بگذارید
توضیحات محصول

ابزار شفاف PN-1822 (1*2)

شماره 21073-B

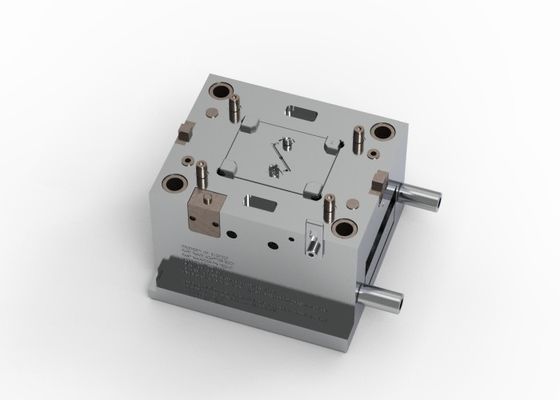

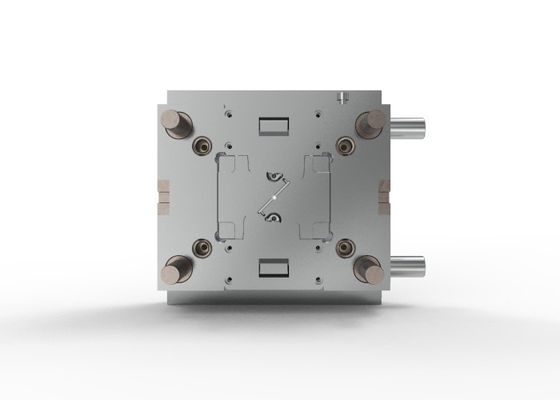

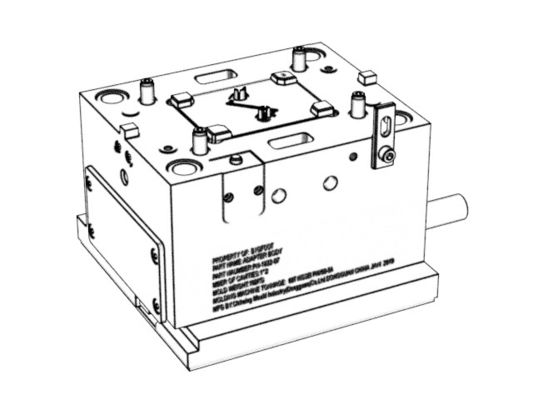

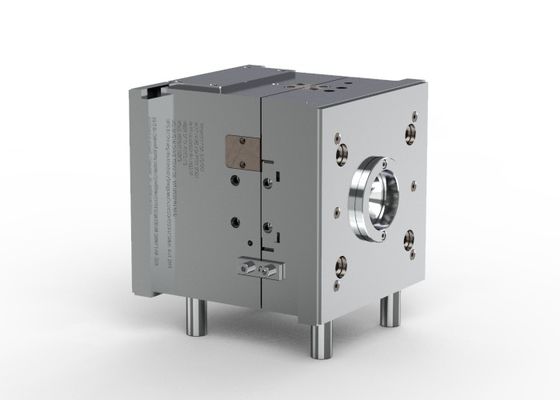

این محصول از یک پایه قالب استاندارد (CI2025.507070) استفاده می کند که به استاندارد LKM پایبند است. قالب دارای ابعاد [L] 250mm، [W] 250mm و [H] 266mm است.از 1 اسلاید و وزن خالص 99 کیلوگرم برخوردار است..



OEM / ODM: قالب بندی تزریقی دقیق و ابزار شفاف PN-1822 (1*2) No.21073-B 0

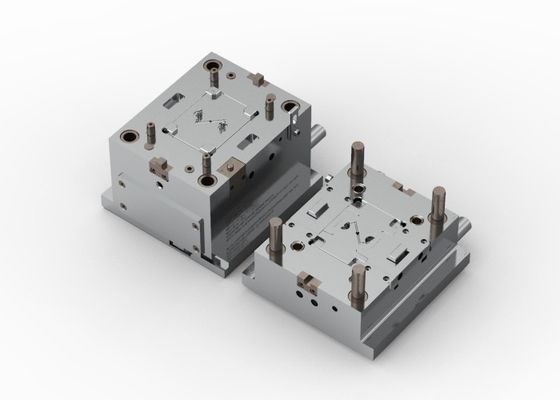

این محصول یک قالب دو صفحه ای با یک دروازه کاجو است و از یک سیستم سرد استفاده می کند.حفره و هسته قالب از فولاد سخت ساخته شده است (1*2/S136)سطح قالب به شرح زیر است:
1سطح های جزئی با استاندارد SPI B-2 آراسته می شوند.
2سطح های جزئی با MT11003 (RMS 60) آراسته می شوند.
3سطح های جزئی با استاندارد SPI B-1 آراسته می شوند.
4.سطح های جزئی به استاندارد SPI A-2 آراسته می شوند



OEM / ODM: قالب بندی تزریقی دقیق و ابزار شفاف PN-1822 (1*2) No.21073-B 1

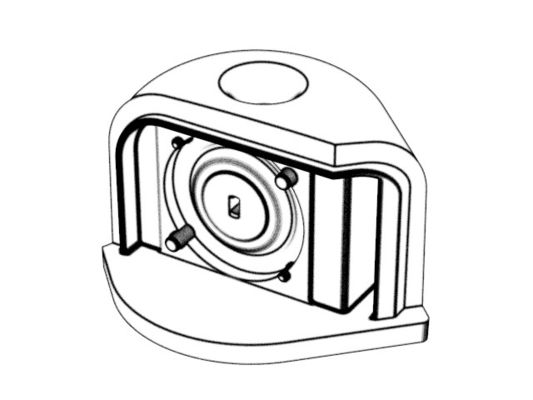

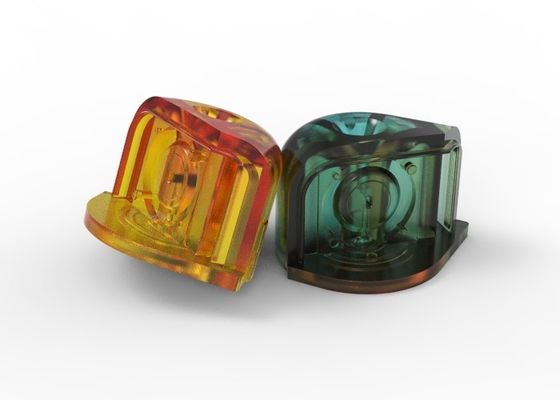

بخش تزریق شده از مواد PC ساخته شده است، با وزن خالص 1.36g. اندازه قطعات 15.87x19.02x11.93mm است. عمر ابزار قالب برای 500k شات تعیین شده است.







OEM / ODM: قالب بندی تزریقی دقیق و ابزار شفاف PN-1822 (1*2) No.21073-B 2













نمودار نمایش



OEM / ODM: قالب بندی تزریقی دقیق و ابزار شفاف PN-1822 (1*2) No.21073-B 3OEM / ODM: قالب بندی تزریقی دقیق و ابزار شفاف PN-1822 (1*2) No.21073-B 4OEM / ODM: قالب بندی تزریقی دقیق و ابزار شفاف PN-1822 (1*2) No.21073-B 5OEM / ODM: قالب بندی تزریقی دقیق و ابزار شفاف PN-1822 (1*2) No.21073-B 6OEM / ODM: قالب بندی تزریقی دقیق و ابزار شفاف PN-1822 (1*2) No.21073-B 7
